どうしても出力トランスは拘りたかったので、オリジナルを金曜に発注。
ついでに、幾つか予備の品物も。
しめて２００ドル強。送料が６０ドルくらい。
トータルで日本円にして２万円強。
多分、今度の日曜までには届くでしょう。
んで、それまでに出来ることをやりましょう、と。
まず、150mmかける250mmかける1mmの銅板を買ってきた。
本当は0.5mm厚のモノがあれば一番良かったのだが。
こいつを４つに切った。
これはフロントパネルの内側に付くのである。
何故こんなものを付けるのかというと、GNDのワイヤーをハンダ付けするのだ。
バスワイヤー方式とかスターグラウンディングとかアメリカ人は工夫している。
だが、オリジナルのブラスプレートでも機能的には変わらないような気がする。
そこで、今回はこいつを自作したのだ。
こんなモノでも、買えば12ドルもする。

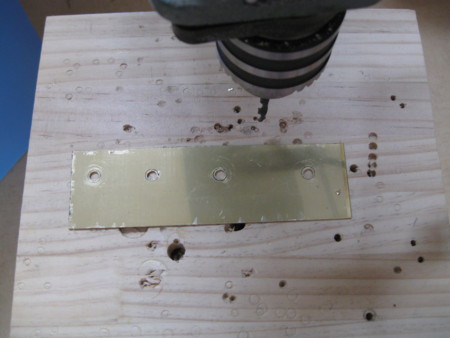

ボール盤で6mmの穴を開けた後、テーパ・リーマで穴を広げる。

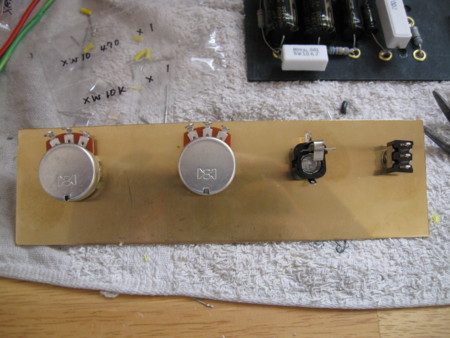

そして、1MのVRと入力ジャック、スイッチを取り付ける。
今回一番右のスイッチは別のモノを取り付け直す予定。

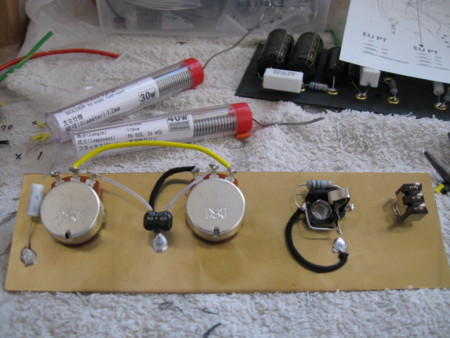

そして、GND用のワイヤーを凶悪の100Wのコテでハンダ付け。
さらに各端子の配線できる部分をハンダ付け。

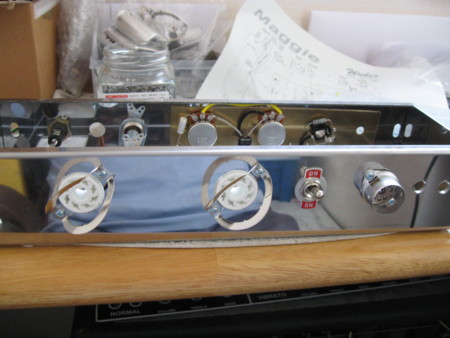

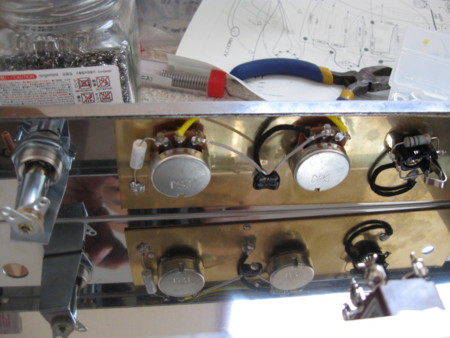

一気にシャーシに取り付けます。
さらに、真空管ソケットも取り付けて本日の作業終了。
さて、やること無くなった・・・。
どうしよう？
あしたは何をしようか？
